信然超高压气体过滤器适用于滤去高压力压缩空气中的固态和液态杂质。同时本系列高压过滤器也适用于高压气体、液体过滤等。

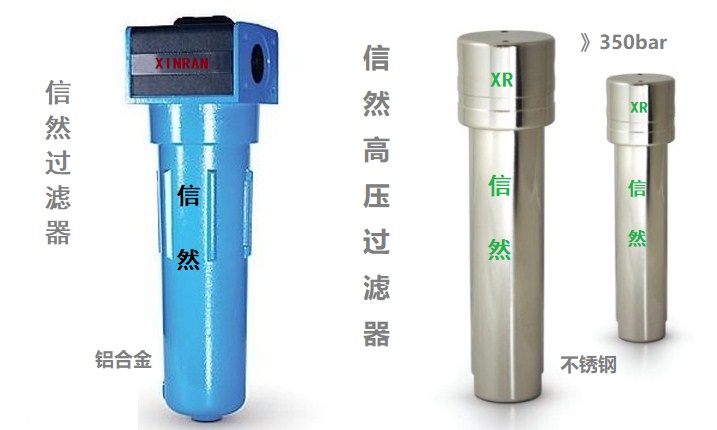

信然铝合金高压过滤器最高可以处理50barg的压缩空气，信然不锈钢高压过滤器最高可以处理350barg以上的压缩空气。
名称：高压过滤器，压缩空气高压过滤器，高压油水分离器，高压空气过滤器，气源高压过滤器，仪表风高压过滤器。
结构
过滤器的壳体一般由上下两部分组成，上半部称为“滤盖”，下半部称为“滤筒”。
滤盖是压缩空气的进出通道，滤芯悬挂固定在滤盖上。滤筒限制压缩空气在过滤器壳体范围内并按规定的方向流动，同时接纳过滤出来的水、油等滤液。
信然高压过滤器采用精度制造工艺，充分考虑了高压领域的要求。由316不锈钢与镀层碳钢制成，可提供25-5-1-0.01um及活性炭过滤等级性能滤芯， 满足客户各种要求，应用空气动力学原理进行设计，降低压损。
产品特点
◆过滤器外壳满足各个等级的高压，材质可选用不锈钢、碳钢两大材质系列。
◆碳钢、碳钢表面化学镀镍或者喷涂，满足防腐要求;
◆高压过滤器分成三个压力等级:1.6~6.4MPa 6.5MPa~20MPa 21MPa~40MPa;
◆接口形式：NPT螺纹 卡套连接 法兰连接;
◆配件：自动排水阀、压差表、管路附件等;
◆滤芯材料多种可选：玻纤、不锈钢折叠、聚酯纤维及粉末烧结。
标准尺寸
材料：304、316L、碳钢
工作温度：-80℃ - +700℃
工作压力：0.6Mpa-35Mpa(150Lb-2500Lb)
选型等级
C级：分离/过滤器
滤除：3微米和更大的固态与液态颗粒：残留油分含量5PPM W/W
ISO 8573.1质量等级: 固体：3级;油分含量：5级
进气口液态负载：20,000PPM W/W
T级：主管路过滤器
滤除：1微米和更大的固态与液态颗粒：残留油分含量1PPM W/W
ISO 8573.1质量等级: 固体：2级;油分含量：4级
进气口液态负载：1000PPM W/W
A级：高效除油过滤器
滤除：0.01微米和更大的固态与液态颗粒：99.99+%油雾;残留油分含量0.01PPM W/W
ISO 8573.1质量等级: 固体：1级;油分含量：2级
进气口液态负载：60PPM W/W
AA级：超 高效除油过滤器
滤除：0.01微米和更大的固态与液态颗粒：99.99+%油雾;残留油分含量0.01PPM W/W
ISO 8573.1质量等级: 固体：1级;油分含量：1级
进气口液态负载：40PPM W/W
H级：除油除臭过滤器
滤除：油气;残留油分含量0.003PPM W/W(油汽状)
0.01um微米和更大的固态与液态颗粒
ISO 8573.1质量等级: 固体：1级;油分含量：1级
过滤器进气口不可有液体：1级过滤的上游应使用高效除油过滤器及超 高效微油雾
过滤器防止液态油污染：60PPM W/W

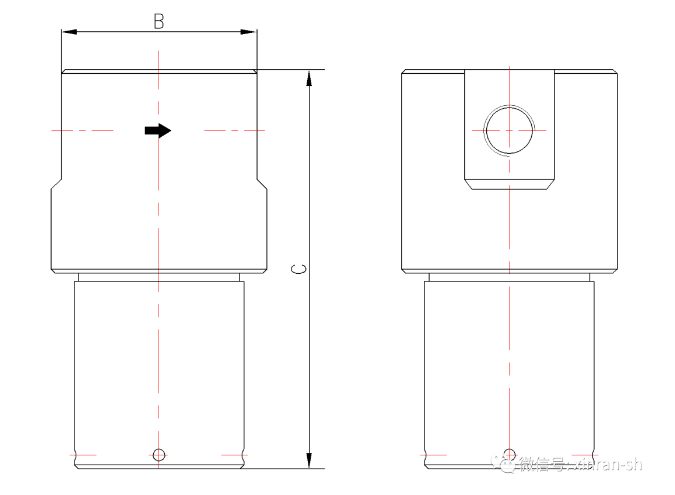

外形尺寸
产品规格
| 尺寸数据表 | |||
| No：XRGV | A | B | C |
| 01 | XR-3/8” | Φ72 | 172 |
| 02 | XRG-1/2” | Φ108 | 214 |
| 03 | XRG-1” | Φ133 | 360 |
| 04 | XR-1/2” | Φ150 | 533 |
| 05 | XRG-2” | Φ190 | 533 |
| 以上为标准尺寸，请提出可定制口径！ | |||
附 注
可根据用户提供的规格、型号及样品加工定制!
以上表格尺寸尺寸请做参考! 咨询：400-110-9566
