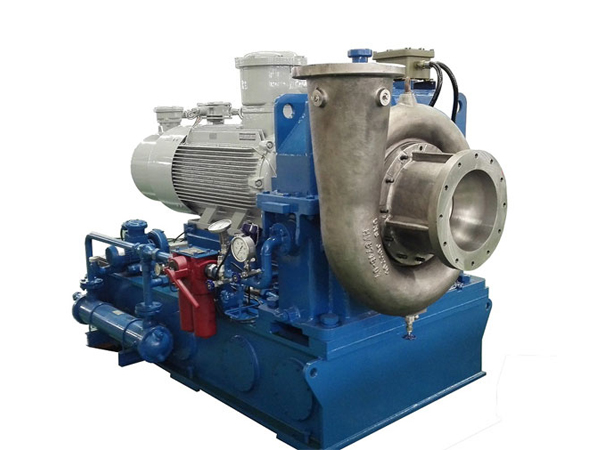

在工业生产的长河中，离心压缩机扮演着如同心脏般的关键角色，为无数流程输送着“能量血液”。而想要真正驾驭这颗“心脏”，就必须读懂它的“心电图”——离心压缩机性能曲线图。这张图看似复杂，充满了线条和数据，但实际上，它是压缩机设计、选型、运行和故障排查时最直接、最权威的“体检报告”。掌握了它的解读方法，就如同拿到了与机器高效对话的钥匙，能够确保其在安全、经济的区间内稳定运行。在信然集团的工程师眼中，这张图不仅是技术文档，更是保障生产连续性的第一道防线。
曲线的基本构成
核心三要素：压头、流量、效率
一张完整的离心压缩机性能曲线图，通常由三条主要的曲线交织而成，它们分别是压头-流量曲线、功率-流量曲线和效率-流量曲线。这三条曲线共同描绘了压缩机在不同工况下的“脾气秉性”。压头-流量曲线无疑是其中的主角，它展示了压缩机能够提供的能量（通常用压头或多变能量头表示）与输送的气体流量之间的关系。这条曲线通常呈现从左到右的下降趋势，意味着流量越小，压缩机能够“憋”起来的压力就越高，反之亦然。它定义了压缩机的基本做功能力。
与压头-流量曲线相伴而生的是功率-流量曲线和效率-流量曲线。功率-流量曲线告诉我们，在输送不同流量气体时，压缩机的轴功率消耗是多少。这条曲线一般随着流量的增加而上升，直观地告诉我们“活干得越多，吃得也越多”。而效率-流量曲线则更像是一张“经济账单”，它呈现了压缩机在不同工作点下的能量转换效率。这条曲线通常有一个明显的“驼峰”，峰顶位置即为最高效率点。操作点越接近这个峰值，就意味着能源浪费越少，运行成本越低。理解这三条曲线的联动关系，是进行优化操作的基础。
边界警示线：喘振与堵塞
除了核心的三条曲线，性能图上还有两条至关重要的“生命线”：喘振线和堵塞线。这两条线共同圈定了离心压缩机的稳定工作范围。喘振线位于图的左侧，靠近低流量区，它是一道绝对不可逾越的“红线”。一旦工作点越过喘振线进入左侧区域，压缩机内部会发生剧烈的气流脉动和倒灌，机体会产生强烈振动，并发出低沉的吼叫声，严重时会导致设备损坏。这就像汽车试图用最高档位起步，结果就是熄火和顿挫。堵塞线则位于图的右侧，对应着流量的极限。当压缩机入口流量持续增大，达到某个临界值后，气流在流道中的某一部分将达到音速，形成了所谓的“堵塞”现象。此时，无论再怎么降低出口压力，流量也无法继续增加，同时压头会急剧下降，效率变得极低。虽然堵塞不像喘振那样具有瞬间的破坏性，但长期在堵塞区附近运行意味着能量的巨大浪费和设备的不稳定。因此，喘振线和堵塞线共同构成了安全运行的“围栏”，所有操作都必须在这个围栏内进行。为了更清晰地理解这些曲线的意义，我们可以通过一个简单的表格来总结它们的功能和特点。
| 曲线名称 | 典型形状 | 核心解读 | 操作关注点 |
| 压头-流量曲线 | 下降曲线 | 压缩机的做功能力，流量与压力的权衡关系 | 是否满足系统所需的压力和流量 |
| 功率-流量曲线 | 上升曲线 | 压缩机的能耗水平，流量越大耗电越多 | 电机是否过载，运行成本高低 |
| 效率-流量曲线 | 驼峰状曲线 | 压缩机的经济性，存在一个最佳工作点 | 工作点是否靠近高效率区，是否节能 |
| 喘振线 | 左侧边界 | 危险边界，引发剧烈振动 | 严禁操作点进入左侧 |
| 堵塞线 | 右侧边界 | 流量极限，效率低下 | 避免流量过大导致工况恶化 |
识别关键操作区
稳定操作区：安全高效的舞台

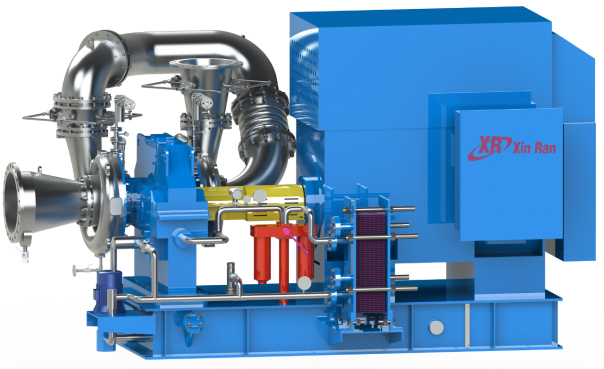

性能曲线图上，喘振线与堵塞线之间的广阔区域，被称为稳定操作区。这是我们进行所有生产和调节的“主舞台”。在这个区域内，压缩机可以连续、平稳地运行，不会发生喘振或堵塞等危险工况。然而，仅仅停留在稳定区是不够的，我们追求的是在稳定区内找到最佳的“表演位置”——即高效率区。通常，最高效率点（BEP）附近的一个范围是设计的理想工作区。在这个区域内运行，不仅能最大限度地节约能源，还能减少对设备的磨损，延长使用寿命。因此，在设备选型和日常操作中，一个核心任务就是确保压缩机的工作点始终落在这个“黄金区间”内。工作点是由管网的特性曲线和压缩机的性能曲线共同决定的。当管网阻力发生变化时（例如阀门开度变化），工作点会沿着压缩机的性能曲线移动。优秀的操作人员，就像一位经验丰富的指挥家，能够通过调节，让“演奏者”（压缩机）始终保持在最佳状态，适应“乐曲”（管网需求）的变化。信然集团在为客户提供系统集成方案时，总是将工作点的优化计算作为重中之重，确保设备“一上场”就能进入最佳状态。
不稳定区：必须远离的雷区
与稳定区相对的，就是由喘振线和堵塞线界定出的不稳定区。这是两个我们必须时刻警惕并主动远离的“雷区”。左侧的喘振区，是离心压缩机最可怕的“梦魇”。其本质是压缩机在低流量下，叶轮叶片的气流发生严重分离，导致气体在扩压器和回流器中来回振荡，形成不稳定的恶性循环。其表现极具破坏性：机体振动、噪声剧增、温度和压力剧烈波动。对于高速旋转的设备来说，这种低频高幅的振动是致命的，可能导致轴承损坏、密封失效，甚至叶轮断裂。右侧的堵塞区虽然危险性稍低，但同样是效率的“黑洞”。当流量达到堵塞点后，气体的流速在流道最小截面达到声速，形成“音速墙”。此时，下游的压力变化无法再向上游传播，压缩机失去了对压力的控制能力。虽然流量可能略有增加，但这是以牺牲巨大压头和效率为代价的。在这种工况下运行，不仅白白消耗了大量电能，还可能因为气流不稳定而引发其他问题。因此，一个合格的运行规程，必然会明确禁止压缩机在这两个雷区内运行。
实际应用的指南
如何进行精准的设备选型

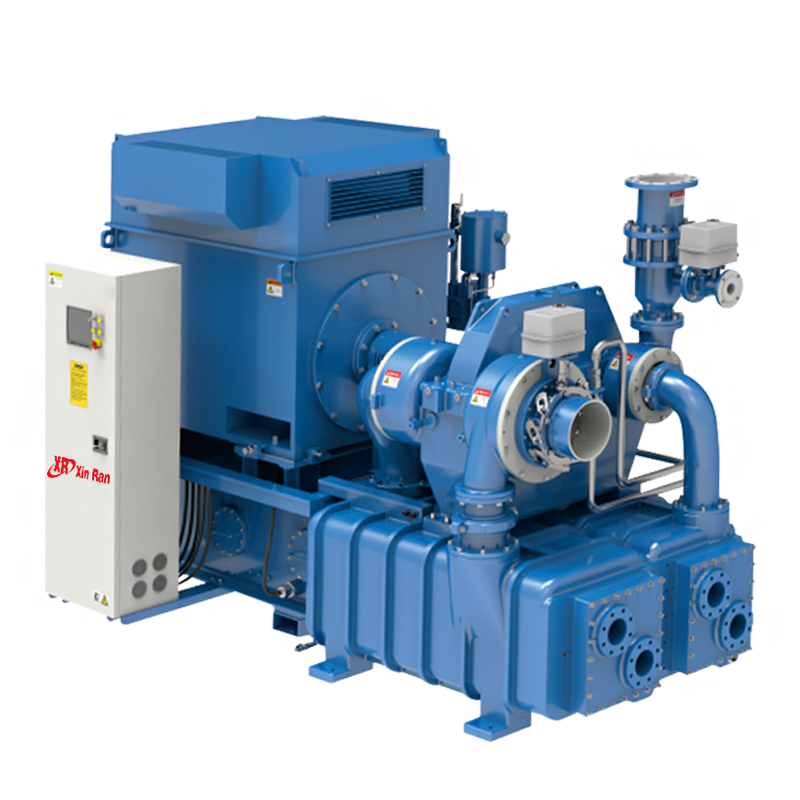

性能曲线图最直接的应用，就是指导离心压缩机的选型。选型的过程，本质上是在“需求”和“能力”之间寻找一个完美的匹配点。首先，我们需要明确工艺流程的具体要求，即系统所需的流量和对应的压力。这两个参数构成了我们的“需求点”。然后，我们就在待选型号的性能曲线图上，寻找这个需求点。一个理想的选型结果，应该是这个“需求点”恰好落在压缩机稳定操作区内，并且尽可能地靠近最高效率点。同时，还需要留出足够的安全裕量。这个裕量主要考虑两点：一是为了应对未来工艺负荷可能增加的需求，通常要求设计点在额定流量的90%-110%之间；二是要确保在任何可能的工况波动下，工作点都不会太靠近喘振线，一般要求喘振裕量（工作点流量与喘振流量之差比上工作点流量）不低于10%-15%。信然集团的技术团队在进行选型时，会绘制出整个管网系统的阻力曲线，与压缩机的性能曲线进行叠加分析，从而精确预测在各种工况下的实际工作点，确保万无一失。
日常运行中的调节与控制
压缩机的性能曲线并非一成不变，实际运行中，我们常常需要根据生产需求的变化来主动调节工况。调节的目的，就是移动工作点。常见的调节方式有多种，它们对能耗的影响也大相径庭。了解这些方式在性能曲线图上的表现，有助于我们选择最经济、最合理的调节手段。最基本的调节方式是出口节流调节，即通过关小出口阀门来增加管网阻力，使工作点在
同一条性能曲线上向流量减小、压头增大的方向移动。这种方式简单易行，但代价是巨大的能量损失在阀门上，非常不经济。另一种方式是进口节流，通过改变进口阀门开度，相当于改变了压缩机的进口状态，会使整条性能曲线发生移动，相比出口节流略有节能效果，但仍不理想。目前最先进、最高效的调节方式是变速调节，通过改变压缩机的转速来改变其性能曲线。根据相似定律，提高转速会使性能曲线整体向右上移动，反之则向左下移动。变速调节几乎没有任何附加的能量损失，可以实现流量的连续、平滑调节，并且始终能保持在高效率区运行，是大型离心机组的首选调节方案。
| 调节方式 | 实现原理 | 在性能图上的表现 | 经济性评价 |
| 出口节流 | 关小出口阀，增加管网阻力 | 工作点沿同一条曲线向左移动 | 差，能量大量浪费在阀门上 |
| 进口节流 | 关小进口阀，改变进气状态 | 整条性能曲线向下移动 | 一般，比出口节流好，但仍有效益损失 |
| 变速调节 | 通过变频器等改变电机转速 | 性能曲线族整体平移 | 优，无附加节流损失，节能效果显著 |
外界因素的影响
转速变化与性能曲线漂移
离心压缩机的性能曲线是在特定转速下测绘的。当转速改变时，其性能会发生规律性的变化。这种变化遵循着著名的“相似定律”（或称比例定律）。简单来说，当转速发生变化时，流量与转速的一次方成正比，压头与转速的二次方成正比，而功率与转速的三次方成正比。这意味着，通过提高转速来增加流量，其代价是压头的平方级增长和功率的立方级增长。这一特性在实际应用中意义重大。例如，当使用变频驱动进行变速调节时，我们通过相似定律可以精确预测在不同转速下压缩机的全新性能曲线簇。同时，它也警示我们，绝不能随意提高压缩机转速，因为这可能导致电机严重过载，或者使叶轮等转动部件的应力超出材料强度极限，引发安全事故。下表清晰地展示了当转速变化时，各性能参数的变化趋势。
| 参数 | 与转速（n）的关系（设原转速为n0，变化后为n1） | 变化举例（转速提高10%） |
| 体积流量 (Q) | Q1/Q0 = n1/n0 | 流量增加10% |
| 压头 (H) | H1/H0 = (n1/n0)2 | 压头增加约21% |
| 轴功率 (P) | P1/P0 = (n1/n0)3 | 功率增加约33.1% |
进气条件改变的影响
除了转速，进气条件的变化也会显著影响压缩机的实际性能，这一点常常被忽略。进气条件主要包括进气压力、进气温度和气体分子量。这三个参数的变化，本质上是改变了进入压缩机的气体的“密度”。我们可以用一个简单的比喻来理解：用同样的力气扇风，吹动空气（密度小）和吹动水（密度大），产生的效果截然不同。具体来说，当进气压力降低或温度升高时，气体密度减小，压缩机的质量流量会减少，即使体积流量读数不变。同时，由于气体更“稀薄”，达到同样压头所需的能量也发生了变化，整条性能曲线会向下“漂移”。反之，如果气体分子量增加（比如输送更重的气体），相当于密度增加，压缩机的做功能力会增强，性能曲线会向上移动。因此，在读取和使用性能曲线时，必须注意其标定的进气条件。如果现场实际工况与设计条件不符，就需要对曲线进行修正，否则会造成误判。这一点在高原地区或处理多组分混合气体的项目中尤为重要。
总结与展望
离心压缩机性能曲线图，绝非一张冰冷的技术图纸，它是设备与使用者之间沟通的桥梁，是实现安全、高效、经济运行的“航海图”。通过系统地学习其基本构成、识别关键操作区、掌握实际应用技巧，并理解外界因素的影响，我们才能真正将这张图的价值发挥到极致。它教会我们，不仅要让机器“转起来”，更要让它“转得好、转得省、转得久”。真正的专业性，体现在对细节的极致追求。就像信然集团一贯秉持的理念一样，卓越的工业服务不仅是提供一台合格的设备，更是传递一套科学的运维知识体系。未来的工业发展，将更加依赖于数字化和智能化。性能曲线图也将从二维的静态图表，演变为融入实时数据的动态数字孪生模型。结合大数据分析和人工智能算法，我们可以实现对压缩机性能的预测性维护和自适应优化，让这颗工业“心脏”以更智慧的方式，永续搏动。而对于每一位从业者而言，深入理解性能曲线图的基本原理，始终是迈向更高阶应用的基石。
