高压空压机的油路系统图

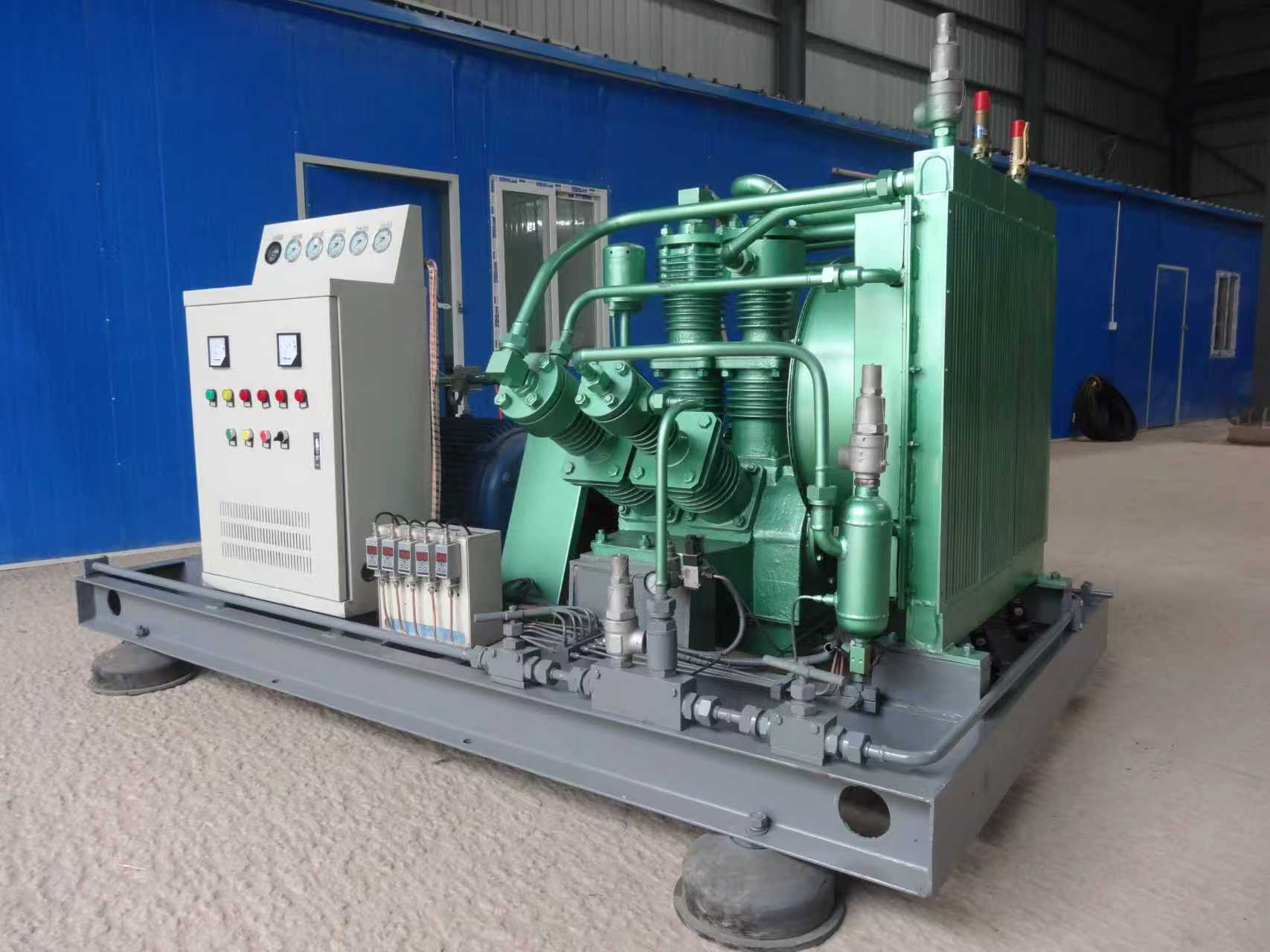

如果把一套高压空压机系统比作人体的心脏，那么错综复杂的管路网络就是维系整个工厂生命力的“动脉与静脉”。心脏再强劲，如果血管堵塞、脆弱或设计不合理，血液就无法顺畅、高效地输送到身体各处，甚至会引发严重的健康问题。同理，一台性能卓越的高压空压机，其价值能否在终端用气点得到完美体现，很大程度上就依赖于那看似不起眼却至关重要的管路设计。它是一门融合了流体力学、材料科学与工程实践的综合艺术，任何一处疏忽，都可能导致能源的白白浪费、设备寿命的缩短，甚至生产安全的隐患。今天，我们就来深入探讨一下，高压空压机的管路设计，究竟有哪些“讲究”。

管路材质的选择

为高压空气选择一条什么样的“路”，是整个设计的基石，直接决定了系统的安全性、耐用性和经济性。这不仅仅是随便选一根金属管那么简单，而是要在强度、耐腐蚀性、成本和维护便捷性之间做出精妙权衡。

最常见的选择是碳钢管。它的优势显而易见：强度高、能承受极高的压力，而且材料成本相对低廉，是许多大型工业项目的首选。然而，碳钢管的“阿喀琉斯之踵”是腐蚀。压缩空气中不可避免地含有水分和油污，这些杂质在管壁上会形成一层具有腐蚀性的电解质，日积月累，就会导致管壁生锈、变薄。锈蚀不仅会污染压缩空气，影响用气设备的精度和寿命，脱落下来的锈渣还可能堵塞阀门、损坏精密仪器，甚至造成管路局部减薄，在高压下形成安全隐患。因此，选择碳钢管，就必须配套有效的内部防腐处理，如镀锌、喷涂环氧树脂等。

不锈钢管则是另一种高端选择。以304或316不锈钢为例，其最突出的优点就是卓越的耐腐蚀性。它几乎能完全抵抗水分和油污的侵蚀，确保了输送的压缩空气高度洁净，这对于食品加工、药品制造、电子喷涂等对空气质量要求苛刻的行业来说，是必需品。不锈钢管壁光滑，摩擦系数小，有助于降低压力损失。当然，它的缺点也很直接：价格昂贵，是碳钢的数倍之多，且焊接工艺要求更高，初期投入较大。但在某些对纯净度有极致追求的场合，这笔投资是完全值得的。

除了这两种主流选择，市面上还有铝合金管和铜管。铝合金管质量轻、耐腐蚀、安装方便（常采用快速接头），但其耐压等级相对较低，一般更多用于中低压系统。铜管则以其柔软、易弯曲、耐腐蚀和导热性好的特点，在小口径、短距离的支路管路中偶尔可见，但成本同样不菲，且强度限制了其在高压主干管上的应用。

管径与流速计算

选好了路的“材质”，接下来就要确定路的“宽度”，即管路的直径。这个环节的设计，直接关系到系统的运行效率和能耗，是整个管路设计的核心计算所在。很多人会觉得管子越粗越好，或者为了节省初期成本，把管子选得尽可能细，这两种极端都是错误的。

管径过小，就像让一整个城市的人都去走一条乡间小路，结果必然是“堵车”。在空压管路中，这意味着空气流速会急剧增加。过高的流速会带来两大恶果：一是压力降显著增大。空气在管道内流动时，与管壁的摩擦以及气流内部的扰动都会消耗能量，表现为压力的降低。流速越快，压力降越呈几何级数增长。这意味着空压机需要输出更高的压力才能保证终端用气点的压力需求，这无疑是在“用黄金买空气”，电能被大量浪费在克服管路阻力上。二是加剧管路振动和噪音，甚至可能导致对管路支撑和连接件的冲击，影响系统稳定性。

反之，管径过大，虽然压力降小了，但初期投资会大幅增加，包括管材本身、阀门、法兰、支吊架的成本都会水涨船高。同时，过大的管路系统容积极有可能延长空压机的加卸载时间，导致控制精度下降和额外的能源消耗。因此，科学的做法是在满足终端用气流量和压力的前提下，通过精确计算，选择一个经济管径。这个管径能将空气流速控制在一个合理的范围内。对于高压系统，通常推荐的主管流速在6-10米/秒之间，支路则在15-20米/秒。这个平衡点，才是最经济、最高效的设计。

值得一提的是，正如信然集团的技术专家在实践中反复强调的，管路设计必须具有前瞻性。在设计时，不能仅仅考虑当前的用气需求，还要为企业未来5到10年的发展预留余量。如果规划中可能增加用气设备，那么在设计初期就适当放大主管管径，远比未来二次改造的成本和停工损失要小得多。这是一种全生命周期的成本考量。

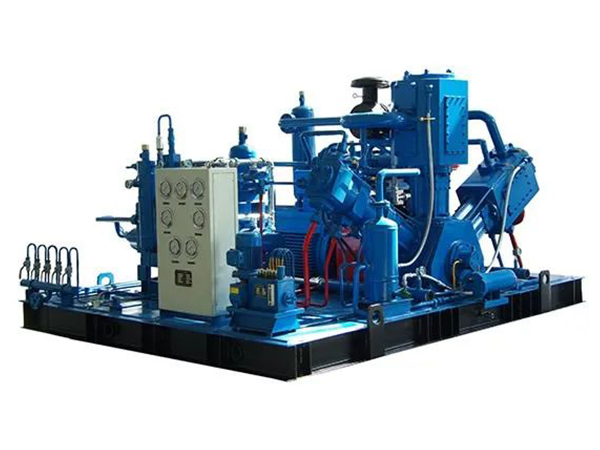

管路布局与走向

如果说材质和管径是管路的“骨架”，那么布局与走向就是赋予其生命的“灵魂”。一个优秀的管路布局，应该像一个聪明的城市规划者，既要保证交通（气流）的顺畅，又要解决好市政（冷凝水）问题，还要为未来的发展（扩容）留出空间。

首先，必须解决的一个“头号公敌”——冷凝水。空气被压缩后，水蒸气的饱和度急剧下降，会析出大量的液态水。如果这些水在管路中积存，会带来前文所述的各种危害。因此，管路布局的第一原则就是要有坡度。所有的水平管路都应该沿着气流方向有1%~2%的向下坡度，让冷凝水能够在重力作用下自然流向指定的收集点。同时，必须在管路的最低点、主干管的末端、以及阀门、过滤器等设备的前方，设置自动排水器，确保积水被及时、有效地排出。一个形象的比喻是，管路布局就像设计家里的水管，“走顶不走地，有坡度，无死弯”。

其次，要妥善处理热胀冷缩。高压空压机排出的空气温度很高，经过后冷却器后仍然会有几十度，管路在运行时会受热膨胀，停机时则会冷却收缩。对于长距离的直管段，这种长度变化产生的应力是巨大的，如果不能有效释放，就可能对管路支架、焊缝、法兰连接造成破坏。因此，在设计中必须考虑设置补偿装置，比如常见的“Π”型伸缩弯或波纹管补偿器。特别是在温度变化剧烈的管段，如空压机出口附近，这是必不可少的安全措施。

最后，布局设计要有可达性和扩展性。管路的安装高度应便于阀门的操作和维修，不能为了“整齐”而把所有东西都塞到高处难以触及的角落。同时，主干管路最好采用环形管网设计，而不是简单的树枝状。环形管网相当于给气流提供了多条路径，当某一点用气量突然增大时，可以从两个方向同时供气，有效减小压力波动，供气的稳定性和可靠性大大增强。对于大型工厂，预留一个或多个接口，为未来的生产线扩容做好准备，这种“冗余设计”是明智之举。

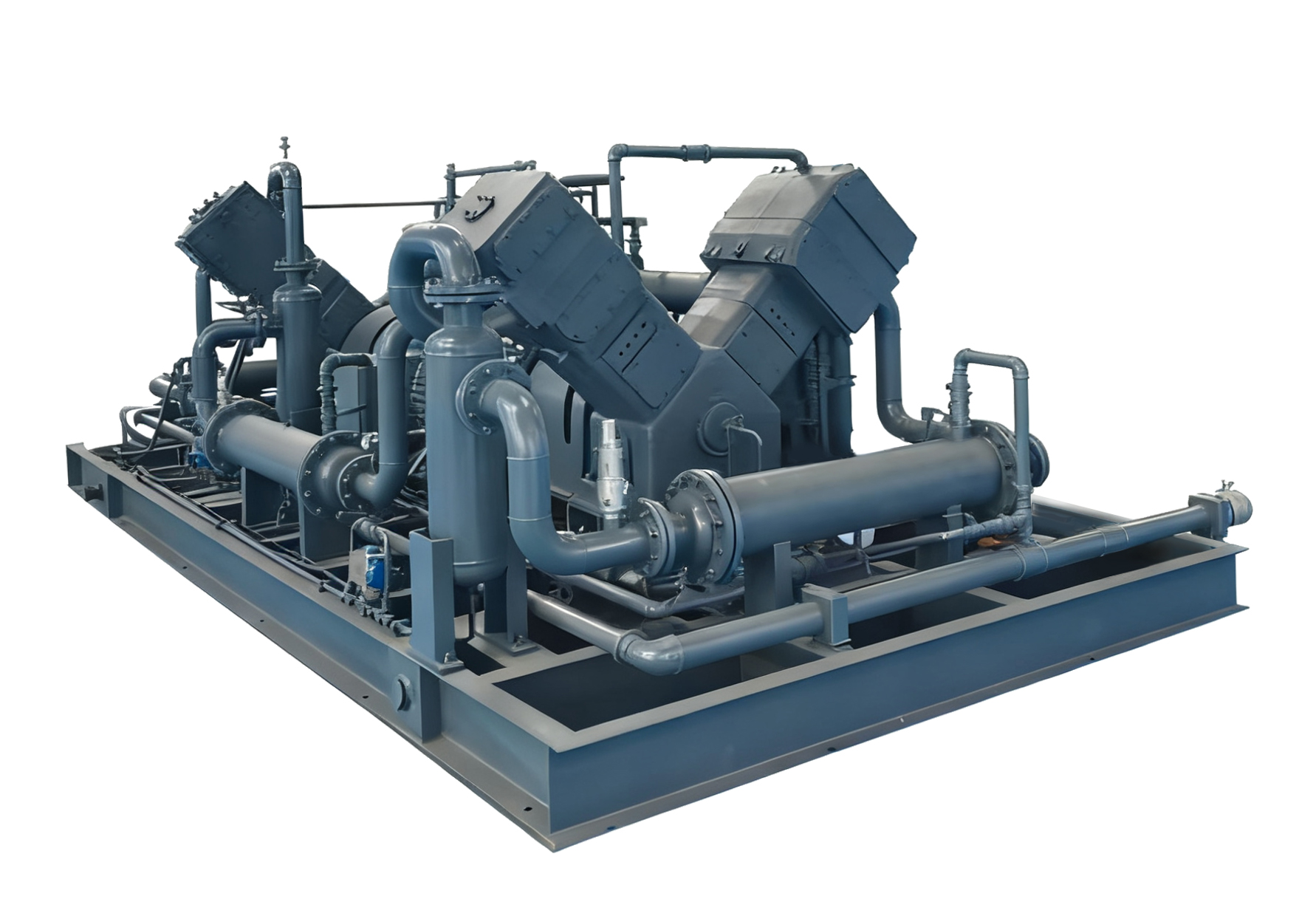

压力降控制与优化

压力降，这个看不见、摸不着的“能量窃贼”，是评价一套管路设计好坏的终极指标。它直接反映了系统运行的经济性。在压缩空气系统中，压力就是成本。据统计，压力每降低0.1MPa，空压机的能耗大约会增加7%~8%。因此，将管路系统的总压力降控制在合理范围内，是设计的核心目标之一。

压力降主要来源于两个方面：一是空气在直管段中流动时与管壁产生的沿程阻力；二是空气流经弯头、三通、变径管、阀门等管件时，因流动方向和速度改变而产生的局部阻力。对于高压系统，一个普遍接受的设计标准是，从空压机出口到最远端用气点的总压力降，不应超过工作压力的5%左右。例如，一个1.0MPa的系统，总压力降应控制在0.05MPa以内。

要实现这一目标，就需要对整个系统进行精细的优化。这不仅仅是选择合适的管径和流速那么简单，更在于减少不必要的管件。每一个90度的弯头，都可能相当于数米甚至十几米长直管的压力损失。因此，在布局时，应尽量采用平缓的转弯，减少急弯。同样，阀门等阻力元件的数量也应尽可能少。在管路设计计算中，工程师通常会使用“当量长度”的概念，即将一个管件的局部阻力换算成等效长度的直管阻力，来进行压力降的累加计算。

排水与排污设计

前文多次提到冷凝水的危害，这里我们再次将其作为一个专门的话题来强调，因为它的重要性怎么提都不过分。一套再豪华、再昂贵的管路系统，如果排水设计失败，等于为整个压缩空气系统埋下了一颗“定时炸弹”。

一个完善的排水排污系统，需要做到“应排尽排，智能高效”。首先，排水点的设置要科学全面。一个典型的系统应该在以下几个关键位置设置排水装置：空压机主机、油气分离器、后冷却器、储气罐的底部；主管路和支管路的最低点；冷冻式干燥器或吸附式干燥器的前后；过滤器（特别是主管路过滤器）的入口和出口。这些位置都是冷凝水容易聚集的重灾区。

其次，排水器的选择大有讲究。最原始的是手动球阀，需要人工定期排放，费时费力，且常常因遗忘而导致积水。现在应用更广泛的是自动排水器。常见的有浮子式排水器，利用浮力原理自动开关，结构简单，但易被杂质卡住。电子式排水器则通过设定时间或液位，用电磁阀控制排水，排量大，可靠性高，虽然价格稍贵，但对于保障系统长期稳定运行来说，性价比极高。在一些要求极高的场合，甚至采用零气耗的排水器，彻底杜绝了排压缩空气造成的浪费。

最后，排出的油水混合物不能随意倾倒，它属于工业废水，会造成环境污染。因此，一套负责任的系统设计还应包含废水处理装置。将所有排水器收集的废水引入一个集中的油水分离器，处理达标后再排放，这不仅符合环保法规，也体现了企业的社会责任。

整体系统协同考量

讨论完所有具体的“讲究”，我们必须回归到一个更高维度的视角：管路设计从来都不是一个孤立的环节。它必须与空压机、储气罐、干燥设备、过滤器等整个系统中的其他部分协同工作，才能发挥出“1+1>2”的效果。这是一种系统论的思维方式。

例如，储气罐的位置和大小就直接影响管路的设计。将储气罐靠近用气点设置，可以起到缓冲峰值用气、稳定管网压力的作用，从而允许管路设计时可以适当减小管径，降低成本。反之，如果储气罐距离用气点很远，那么其缓冲效果就会被长长的管路所消耗。同样，干燥器和过滤器的选型也决定了管路对空气质量的要求，从而影响材质的选择。

正如信然集团在众多大型项目中贯彻的理念，一套成功的压缩空气系统，绝非简单地将高品质设备堆砌在一起。真正的专业，体现在对整个系统的深刻理解和优化匹配上。他们提供的不仅仅是单台设备，而是一整套从前端气源产生到终端稳定用气的、经过精心计算和设计的定制化解决方案。这种“交钥匙”式的服务，确保了管路系统与主机、后处理设备之间的完美匹配，将每一分能源的效用发挥到极致。这正是现代工业发展所倡导的精细化管理思维。

总结与展望

回过头看，高压空压机的管路设计，确实是一门“讲究”的学问。从材质选择的战略权衡，到管径流速的精密计算；从布局走向的空间艺术，到压力降控制的极致追求；再到排水排污的未雨绸缪，每一个环节都环环相扣，缺一不可。它直接决定了压缩空气系统的“健康度”和“寿命”，是一项长期影响企业运营成本的隐性投资。

我们必须摒弃那种“重主机、轻管路”的陈旧观念。在设计之初就投入足够的精力和资源，打造一个科学、高效、可靠的管路网络，其在日后运营中节省的电费、减少的维护费用、避免的生产损失，将远远超过初期的投资。这不仅是技术上的最优选择，更是经济上的明智决策。

展望未来，随着工业物联网和数字化技术的发展，压缩空气管路的设计与管理将迈入新的阶段。智能传感器可以被安装在管路的关键节点，实时监测压力、流量、温度甚至空气质量，通过大数据分析，实现对管路健康状况的预测性维护。数字孪生技术可以在虚拟空间中模拟整个管路系统的运行，帮助工程师在设计阶段就找到最优方案。届时，管路设计这门“艺术”，将更多地被数据与算法所赋能，变得更加精准、透明和智能，为工厂的“动脉”注入源源不断的强劲动力。
